Y-MC卫生型隔膜压力表

产品优势：

合作客户：

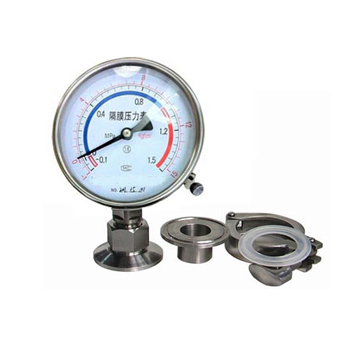

Y-60/100/150MC卫生型隔膜压力表是以卡箍式安装全不锈钢卫生级的隔膜压力表。适用于测量高粘度、易结晶、易凝固和有固体浮游物介质的压力，以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物质积聚的场合压力检测时，采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。适用于啤酒、饮料等食品与制药行业。

一、卫生型隔膜压力表结构原理：

卫生型隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形—位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值。

二、材质的选择：

1.隔膜材料：0Cr17Ni12Mo2(316); 0Cr17Ni14Mo2(316L)；蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。

2。法兰材料：不锈钢0Cr18Ni9(304)、0Cr17Ni12Mo2(316)；不锈钢内衬氟塑料(316+F4)。

密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。

3、隔膜液的选择

(保证隔膜表使用可靠性，应根据不同用途选择合适的密封液。)

工作液体名称	隔膜装置温度范围(℃)	用途
甘油水溶液	-5~100	食品介质用
硅油(低粘度)	-30~100	一般介质用
硅油(高粘度)	-10~200	高温介质用
氟油	-30~150	氢、氧介质用
备注：如对密封液有特殊要求请与公司协商订做。

三、型号表示及测量范围:

型号		形式	量程上限值 (MPa)
配不锈钢压力表	配耐震压力表	形式	量程上限值 (MPa)
Y-60B/Z/MC	YN-60/MC	卡箍式	0.6～2.5
Y-100B/Z/MC	YN-100/MC		0.4～2.5
Y-1500B/Z/MC	YN-150/MC		0.4～2.5
Y-100B/Z/MN	YN-100/MN		0.4～2.5
Y-150B/Z/MN	YN-150/MN	螺母式	0.4～2.5
Y-100B/Z/MH	YN-100/MH	矩形法兰式(均质机用)	10～60

四、压力表选型表：

Y	压力表
仪表类型（可复选）	E	膜盒
	N	耐震
	X	电接点
表盘直径		60	直径ф60mm
		100	直径ф100mm
		150	直径ф150mm
仪表材质			无	普通型
			B	全不锈钢
隔离器选择（隔膜压力表）				ML	螺纹式
				MF	敞开法兰式
				MG	工字法兰式
				GL	角形法兰式
				RL	软管连接式
				MC	卡盘连接卫生型
附加选项（连接器选择）				YL	硬管连接器
				RL	软管连接器
				GL	角形连接器
				SR	散热器
				ZN	阻尼器
