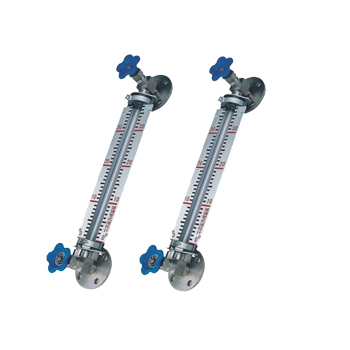

JP-UGB玻璃管液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。玻璃管液位计是根据连通器原理的一种就地式液位测量仪表，具有结构简单，维修方便、经久耐用等特点。执行标准：原化工部HG5-227-80标准。

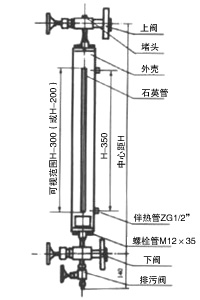

一、玻璃管液位计结构原理：
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
玻璃管液位计两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流，免除隐患。
四、玻璃管液位计选型表：
|
二、技术参数： 1.测量范围（安装中心距L）：300、500、600、800、 1000、1200、1400、1700、2000mm 2.工作压力：≤1.6MPa 3.材质：碳钢、不锈钢 4.工作温度：≤200℃ 5.连接法兰标准：HG20592-97 PN1.6 DN20突面 6.其它法兰标准如JB/T、GB、ANSI等，请用户注明。 7.伴热蒸汽压力：≤0.6MPa 8.蒸汽夹套接头：G1/2"外螺纹 9.钢球自封压力：≥0.2Mpa 三、玻璃管液位计订货须知： 1.型号名称 2.规格（中心距L） 3.材质（普通钢或不锈钢） 4.安装形式：法兰规格 |
 |
||||||
四、玻璃管液位计选型表：
| JP-UGB | 普通玻璃管液位计 | |||||
| 代号 | 接液材质 | |||||
| C | 碳钢 | |||||
| F | 不锈钢（304、316L） | |||||
| 代号 | 附加装置 | |||||
| 1 | 普通型 | |||||
| 2 | 带蒸汽夹套型 | |||||
| 代号 | 安装方式 | |||||
| D | 法兰连接DN20、25 | |||||
| G | 螺纹连接G3/4″ | |||||
| 代号 | 压力等级 | |||||
| 1 | 1.0 | |||||
| 2 | 1.6 | |||||
| 代号 | 接液材质 | |||||
| C | 碳钢 | |||||
| F | 不锈钢（304、316L） | |||||
| 代 号 | 测量范围（mm） | |||||
| □□ | 300、500、800、1100、1400、1700、2000·· | |||||
