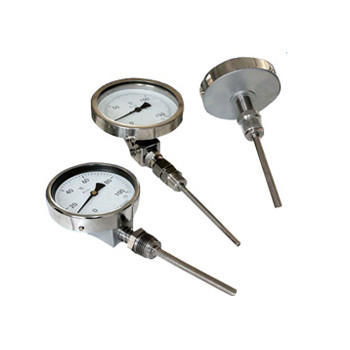

WSS系列双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
一、产品特点：
1.现场显示温度，直观方便。
2.使用寿命长。
3.多种结构形式，可满足不同要求。
二、工作原理：
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热点势所应的温度值。
三、技术参数：
1.执行标准：JB/T8803-1998 GB3836-83；
2.标度盘公称直径：60，100，150；
3.精度等级：1.5级；
4.热响应时间：≤40S；
5.防护等级：IP55；
6.角度调整误差：角度调整误差应不超过其量程的1.0%；
7.回差：双金属温度计回差应不大于基本误差限的值；
8.重复性：双金属温度计重复性限定范围应不大于基本误差限值的1/2。
四、双金属温度计选型表：
备注：
选型须知：请提供型号、表盘直径、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：万向型指针式温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级
四、双金属温度计选型表：
| WSS－□□□□□－□-□/□-□双金属温度计 | |
| 代 号 | 仪表类型 |
| 无 | 指针显示温度无其他要求 |
| X | 电接点式带报警控制 |
| 代 号 | 仪表类别 |
| 无 | 普通型 |
| N | 耐震型 |
| 代号 | 表盘直径 |
| 3 | ф60mm |
| 4 | ф100mm |
| 5 | ф150mm |
| 代号 | 表盘方向 |
| 0 | 轴向 |
| 1 | 径向 |
| 8 | 万向 |
| 代号 | 安装形式 |
| 0 | 无固定装置 |
| 1 | 可动外螺纹 |
| 2 | 可动内螺纹 |
| 3 | 固定螺纹 |
| 4 | 固定法兰 |
| 5 | 活动螺纹 |
| 6 | 活动法兰 |
| 代号 | 保护管材质 |
| 1 | 1Cr18Ni9Ti |
| 3 | 304不锈钢 |
| 4 | 316不锈钢 |
| 6 | 316L不锈钢 |
| 8 | 哈氏合金C |
| 代号 | 总长/插入深度L |
| □□ | □□□mm/□□□mm（直接标出） |
| 代号 | 温度范围(单位：℃) |
| □□ | □□□～□□□℃ |
选型须知：请提供型号、表盘直径、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：万向型指针式温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级
